摩托車剎車圈、鼓式制動器、輪轂剎車圈專業生產廠家無錫九環2019年10月9日訊 首先，我們要知道制動系統是摩托車駕駛中關系到人身安全的重要部件，很多車友慢慢開始注意到制動系統升級的重要性，而剎車下泵（又稱卡鉗）是系統的核心所在，因此改裝卡鉗的玩家日益增多。
但是由于市場的混亂和專業知識的欠缺，車友們在升級的時候產生了很多觀念，比如鍛造卡鉗的比鑄造的好，活塞越多越好，甚至為此而爭執?？墒鞘聦嵤窃鯓拥哪?？讓我們來一一探究。
鑄造還是鍛造？
制動卡鉗本體通常以鑄造和鍛造兩種工藝進行制作，簡單來說，采用鍛造工藝的卡鉗本體的力學強度要比鑄造的高，而鑄造工藝的產品售價相對較低，這和制造成本有莫大的關系。
生產鑄造卡鉗本體是通過鑄模來輔助，將鋁錠溶化后倒入鑄模待其凝固成形的加工成型方式，最后去除金屬毛刺、披縫等物質，便完成一個卡鉗本體的制作，一個形狀的模具能實現大量生產的可能。（注意，鑄造卡鉗的內部也需要CNC加工，不可以是否有刀路來辯駁是否鑄造）。

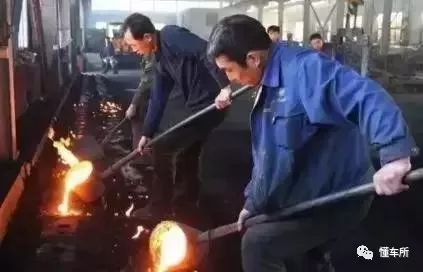

僅為示意，可以看到產品是澆筑而成，因此可以批量生產。

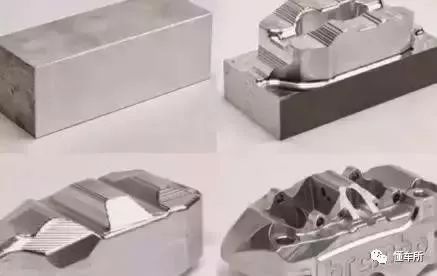

鍛造卡鉗，則是使用6061鋁合金、7075鋁合金為原材料，使用高壓沖鍛出卡鉗基本的外形，再用CNC數控加工技術進行切削加工，材料結構更為致密，散熱性能和材料剛性都會比鑄造材料強上不少。其中，7075鋁合金基本上是市面上最為高端的卡鉗材料，一般是賽道產品才會使用。

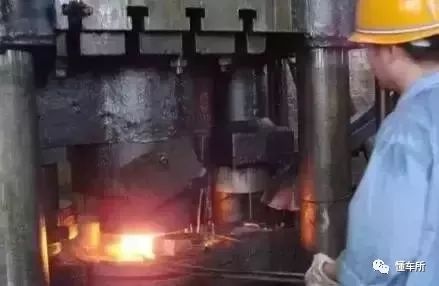

僅為示意，產品為高壓鍛打，因此只能單次少量生產。

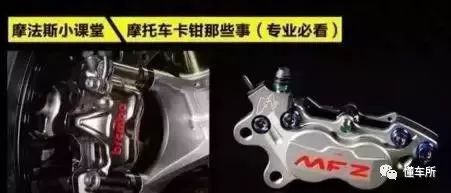

大家可以猜猜看，下圖哪個卡鉗是鍛造的？

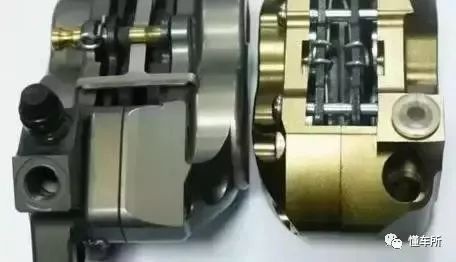

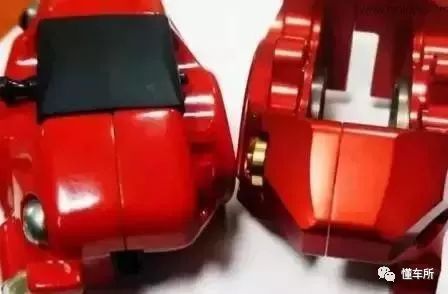

答案是，左邊為鑄造，右邊為鍛造。鍛造卡鉗表面更為精細，光潔度高，倒角位干凈利落。
綜上，鍛造卡鉗擁有優良的性能，可以針對不同的車型進行小批量生產。在臺灣和歐美市場，基本上改裝都以鍛造為主。而反觀鑄造卡鉗，性價比較高，日常街道使用也是足夠的。
怎樣才是好的卡鉗加工工藝？
同是CNC卡鉗，有的賣一百多，有的賣幾千甚至上萬，這個價格差在哪里，是不是貴的就一定好呢？
首先是好的設計。
原材料都是同樣一塊鋁材，不同的設計和工藝生產出來的產品是有很大差別的。比如我們熟悉的BREMBO，其最大的優勢在于設計的優化。多年來設計數據的不斷積累與改進，使得卡鉗的結構趨于完美。
而鍛造卡鉗的加工工藝，一般采用CNC（CNC是數控機加工的簡稱）。如brembo采用高精度五軸機加工，工藝和刀具都很先進，因此產品不論是外觀還是使用感受都能做到十分優秀。

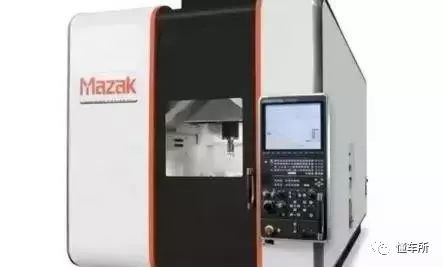

上圖為五軸加工中心。相比三軸機來說，五軸機可以一次性加工多個部位，不用頻繁更換裝夾，加工精度優越，更可以做到一些三軸機無法做到的結構。
而分辨產品加工方面的優劣，第一看外觀第二看結構。外觀方面，復雜的曲面加工難度更高，相應產品也會更美觀。

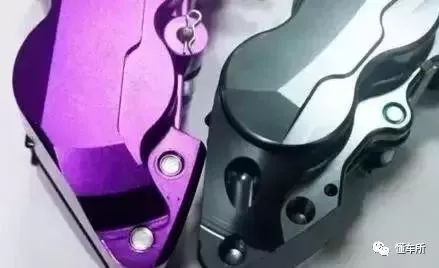

如上面兩個卡鉗，可以看出左側為單向曲面拼接，沒有太多細節，平面倒角，加工較為簡單；而右邊是雙維曲面，采用大倒角設計和掏空設計，加工更為復雜。當然，這樣的工藝不只是為了好看，而是為了能夠把卡鉗的主體做得更輕，讓散熱更加均勻、力學結構更為合理。
而結構方面則更為重要。畢竟車友升級卡鉗，都是為了更為優秀的性能。一般來說，卡鉗要滿足“穩定性強，線性好，力度夠”等使用要求，而內部結構加工與設計則是拉開產品品質的核心所在。

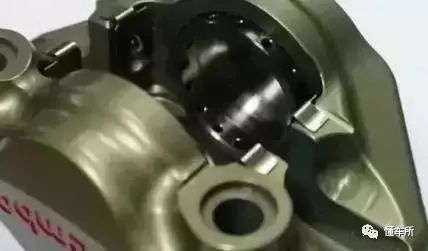

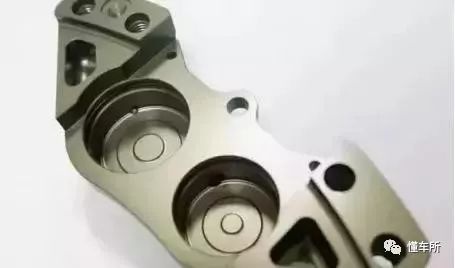

圖為brembo卡鉗拆解后的單邊圖片。
好的卡鉗結構設計需要經過精確的計算，活塞孔位要進行排氣設計，并且使用專用刀具和設備進行加工，設備昂貴，加工時間長。
但是由于車友們平時并不會拆開研究，因此如果在內部結構偷工減料，或者在不清楚功能的情況下簡單仿制，非但達不到功能效果更會引起很多安全問題。
左邊brembo卡鉗的油道采用專用刀具鉆孔，精度高，不易產生氣泡殘留。而右邊卡鉗使用T型刀進行切削（加工快，成本低，無設備要求），這樣的油路結構容易殘留氣泡，使得油路不順暢，影響最終使用效果。

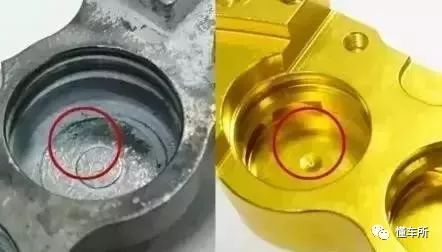

左邊brembo卡鉗活塞位采用凸臺設計，右側卡鉗省略。車友們肯定有過換卡鉗排氣難的經驗，這就是原因之一。
那么中國是否無法制造出結構合理、工藝合格的卡鉗呢？答案是否定的。下圖為使用馬扎克五軸加工中心制造的卡鉗產品內部結構，經過靜態測試和賽道測試，已經可以滿足專業賽事的極限使用環境。
綜上，設計合理性與加工工藝是優秀、結構細節是否嚴謹，是判斷卡鉗產品是否優質的第一標準。
要漂亮還是要好用？
改裝卡鉗主體的表面處理多以普通陽極為主，高端性能卡鉗會用到硬質氧化。那么下面說說二者的區別。

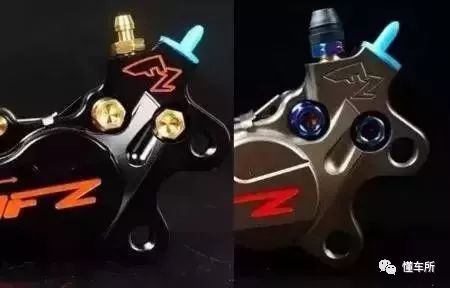

左邊卡鉗是硬質氧化，右邊是普通陽極。硬氧表面油光效果明顯，和磨砂普陽可以明顯區別。
1、普通陽極
普通陽極氧化是指鋁及其合金在相應的電解液和特定的工藝條件下,由于外加電流的作用下,在鋁制品(陽極)上形成一層氧化膜的過程。

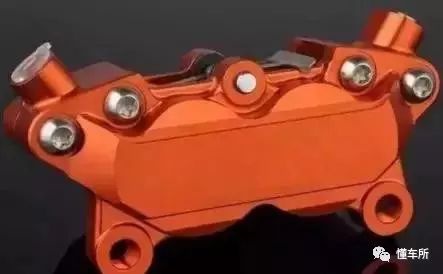

普通陽極的優勢在于色彩亮麗、價格便宜，有一定的防腐蝕功能，因此性價比較高。缺點是硬度比較低，處理層非常薄導致容易劃傷（一般使用鑰匙輕輕劃過就會出現劃痕），而劃傷后會失去保護作用。
2、硬質氧化
眾所周知， BREMBO的摩托車卡鉗產品中是沒有普通陽極的，取而代之多使用硬質氧化表面處理。
所謂硬氧，其原理和普陽類似，但是使用原料和加工方式不同，使得表面耐磨性大為增強。鋁合金硬質氧化后表面硬度可達HV500左右，厚度25-250um。附著力強，所生成的氧化膜有50%滲透在鋁合金內部，50%附著在鋁合金表面。
在主流工藝中，硬氧耐磨性最好，被廣泛運用于軍工等領域，是高端功能性卡鉗產品最為合適的表面處理工藝。缺點是價格較高，色彩不夠鮮亮，一般只有黑色、卡其色、灰色等。

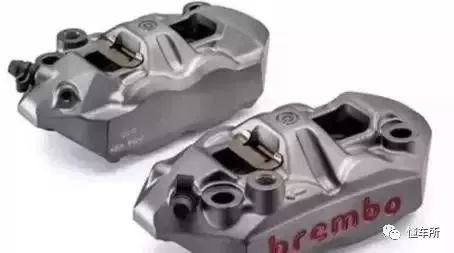

以上是典型的硬氧表面處理效果。
綜上，如果是日常使用追求外觀靚麗，可以采用普通陽極卡鉗；如果追求功能性和實用性，則一般采用硬氧表面處理的卡鉗。
活塞的誤區
1、活塞數量
主流的卡鉗產品一般以雙活塞和四活塞為主，甚至有些六活塞的產品亦受到追捧，很多車友會認為活塞越多制動力越強，而這個觀念無疑是錯誤的。
實際上，剎車效果的好壞，關鍵在于卡鉗活塞面積與油路的合理設計，以及與上泵分?jǐn)?shù)的合理配合。
理論上在相同活塞面積的情況下，多活塞的卡鉗制動效果更均勻（而不是更大），但是相應的卡鉗要做的更大。
而經過多年的發展與測試，證明對四卡鉗一般已經可以做到最好的制動效果，更多的活塞非但起不到加強剎車的作用，反而因為內部油路過于冗長、重量過重降低剎車效果。

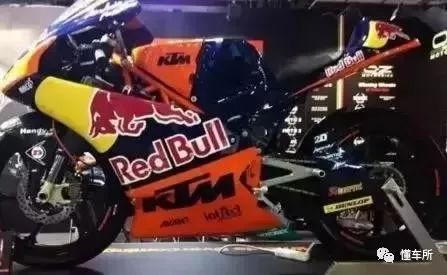

下圖為KTM的MOTO3賽車實裝圖，大家猜猜看使用的是幾活塞的卡鉗呢？

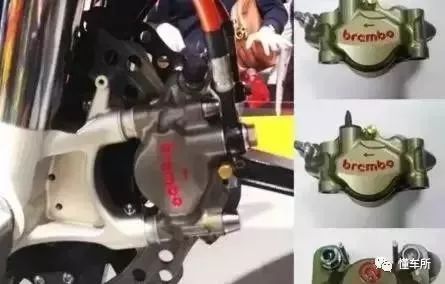

實際上，該車前輪安裝2個對二輻射卡鉗，后輪1個對二卡鉗，已經可以滿足MOTO3比賽的需求，甚至連最大馬力的MOTOGP SBK都最多使用到對四卡鉗。
因此可以看出，主流上是沒有專業車手使用對四以上活塞卡鉗的，多活塞卡鉗并不會讓剎車效果更好，反而是非專業的代名詞。因此除非是有目的地進行個性化外觀改裝，切勿盲目追求活塞數量。
2、活塞的大小
那有車友會問，既然如此那么如果加大活塞面積，不是會有更好的剎車效果了？答案也是否定的。
我們在進行剎車時，壓力會通過油路擠壓活塞，進而達成剎車。如果活塞面積過大，需要擠壓的剎車油就會更多，使得拉桿行程過大（就是要捏更長的距離才會有力度）。這樣的結果是線性變差。而如果更改大分?jǐn)?shù)的上泵，則對應更大的拉桿力度，使得拉桿更為困難。
MOTO3對二前卡鉗活塞面積為34mm，可以看到活塞采用輕量化和散熱鉆孔設計。
MOTO3對二后卡鉗活塞面積為25mm。
綜上，好的卡鉗產品會合理分配活塞大小和數量，因此車友在選用時亦要注意不可盲目追求所謂的大而忽視產品性能。
卡鉗的知識還有很多，比如橡膠件、剎車片的材料與性能亦與使用性能息息相關，下次我們會詳細進行講解，而這些細節的綜合決定了產品的質量與檔次。為提高行車安全性能，升級制動系統固然是好事，但是車友們也要有一些基礎的相關知識，要不然，花錢卻還是買了一個高價“鮑魚殼”而已。改裝，在彰顯個性的同時，不要忘記最終的目的是為了更為安全和舒適的行車體驗。
